z945x電動軟密封閘閥調試及安裝圖

[ 2025-07-15 ]

z945x電動軟密封閘閥調試及安裝圖是確保設備正常運行和使用性能達標的重要參考資料。本文將簡要介紹z945x電動軟密封閘閥的調試步驟及安裝要點，以幫助用戶正確理解和操作該產品。

在進行調試前，應詳細檢查設備及其附件的完整性，確認所有零部件齊全并無損壞。首先，確保安裝位置無明顯障礙物，且所選管道位置符合設計要求。安裝時，應核對閥門的銘牌與實際工況參數是否一致，確保口徑、壓力等級等技術要求相符。安裝過程中，需使用符合標準的法蘭墊片，并擰緊螺栓以確保密封性。

電動執行器是z945x電動軟密封閘閥的核心部件，安裝完成后，其電氣接線必須按照產品說明書的接線圖連接，確保電源相符且接地良好。在電氣調試階段，應先進行手動操作，確保閘板的啟閉動作靈活無卡阻，再進行通電實驗。通電后，按控制器指令觀察閘板啟閉情況，且需對行程開關和力矩保護裝置進行調整，以避免閥門運行中出現誤動作或損壞。

此外，在安裝前后，必須對管道進行清洗，去除內部雜質，防止其對閥門密封面的損害。試運行時，建議開啟閥門至半開狀態，再逐漸調整至全開或全閉，確保其在各種狀態下均能保持可靠運行。如果在調試過程中發現運轉異常，應及時停機檢查，準確排除故障后方可繼續使用。

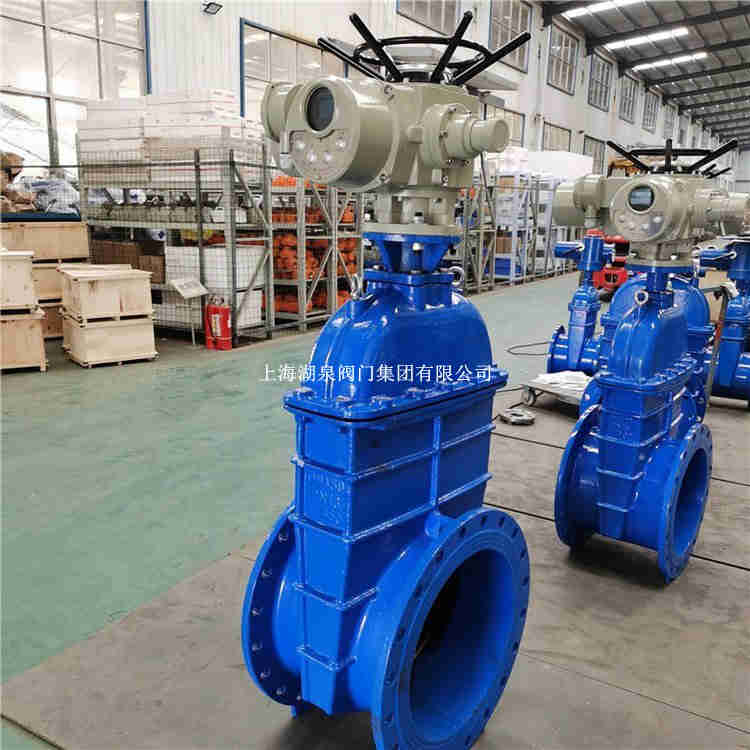

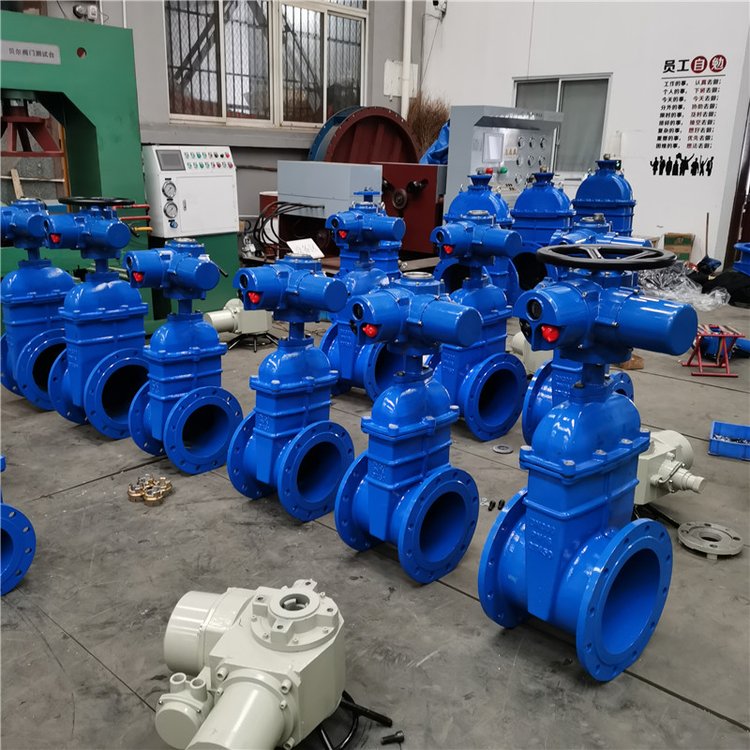

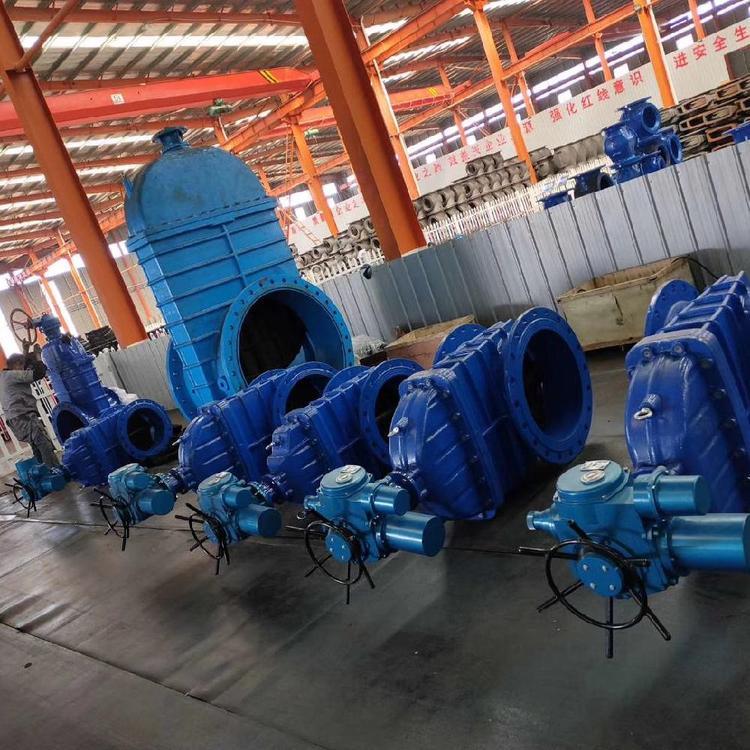

電動閘閥
